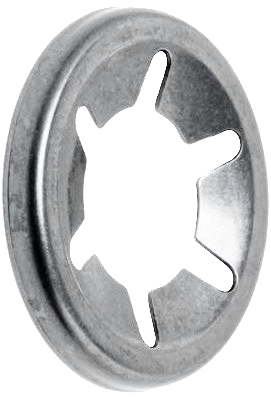

Стопорная осевая шайба - это крепежное изделие для быстрой и надежной фиксации гладких валов и стержней из стали, пластика и других материалов. Используется при необходимости зафиксировать как сами валы и стержни, так и детали на них. Для установки указанных шайб не требуется нарезка резьбы, нанесение насечек и проточек, что обеспечивает быстрый и легкий процесс фиксации деталей.
Преимущества использования:
- низкая себестоимость монтажа;
- процесс монтажа ручной и автоматизированный;
- длительный период эксплуатации;
- не требуется специальная подготовка фиксируемых деталей;
- обеспечивает декоративные свойства изделий при использовании защитных колпачков;
- заменяет собой стопорное кольцо, шплинт и другие крепёжные элементы для стопорения и фиксации;
- соответствует требованиям директивы RoHS.
Данные шайбы используются в различных сферах жизнедеятельности:
- Медицинское оборудование
- Автомобилестроение и автосервисное оборудование
- Бытовая техника
- Игрушки
- Строительство и строительный инструмент
- Компьютерная техника
- Электрооборудование и инструменты
- Телекоммуникационное оборудование и оборудование информационной техники
- Медиаоборудование
- Мебельные системы
|
Номинальный
диаметр
вала,
d
|
Наружный
диаметр
шайбы,
D
|
Высота
шайбы,
h
|
Толщина
материала
шайбы,
s
|
Количество
прорезей
|
| 2 |
9 |
1,3 |
0,20 |
4 |
| 2,5 |
9 |
1,3 |
0,20 |
4 |
| 3 |
7,2 |
1,0 |
0,20 |
4 |
| 3 |
9 |
1,5 |
0,20 |
2 |
| 4 |
11 |
1,7 |
0,20 |
5 |
| 4 |
15 |
1,5 |
0,25 |
5 |
| 5 |
12 |
1,5 |
0,25 |
6 |
| 5 |
11 |
1,7 |
0,20 |
6 |
| 5 |
15 |
1,5 |
0,20 |
6 |
| 6 |
15 |
1,5 |
0,25 |
6 |
| 6 |
15 |
2,0 |
0,40 |
2 |
| 6 |
20 |
2,0 |
0,30 |
6 |
| 6 |
26 |
2,4 |
0,30 |
6 |
| 8 |
15 |
1,5 |
0,30 |
6 |
| 8 |
25 |
2,4 |
0,30 |
6 |
| 10 |
18 |
2,5 |
0,30 |
6 |
| 10 |
26 |
2,4 |
0,30 |
6 |
| 11 |
18 |
2,0 |
0,30 |
6 |
| 12 |
25 |
2,4 |
0,40 |
6 |
| 13 |
20 |
2,5 |
0,30 |
6 |
| 14 |
20 |
2,5 |
0,30 |
6 |
| 14 |
35 |
2,7 |
0,50 |
4 |
| 15 |
23 |
1,5 |
0,50 |
8 |
| 16 |
25 |
3,0 |
0,35 |
6 |
| 16 |
28 |
2,8 |
0,40 |
6 |
| 17 |
28 |
2,8 |
0,40 |
6 |
| 18 |
35 |
12,7 |
0,50 |
6 |
| 20 |
34 |
3,3 |
0,30 |
7 |
| 22 |
36 |
3,1 |
0,40 |
6 |
| 25 |
41 |
3,0 |
0,30 |
9 |
Данные в таблице указаны в мм.
Дополнительную информацию о технических характеристиках шайбы можно получить у менеджеров компании.
