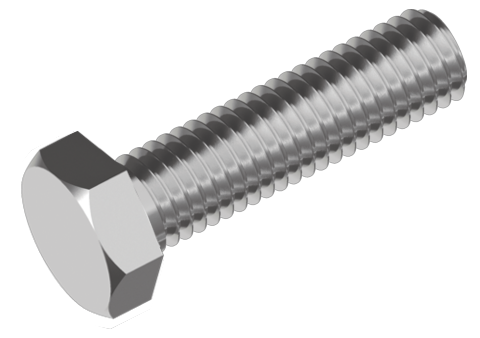

Болт с уменьшенной шестигранной головкой

Параметры болта

Номинальный диаметр резьбы, d

М8

М10

М12

M14

M16

М18

М20

М22

М24

М27

М30

М36

М42

М48

Шаг резьбы

крупный

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

мелкий

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

3

3

3

Размер под ключ, s

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Высота головки, k

5

6

7

8

9

10

11

12

13

15

17

20

23

26

Диаметр описанной окружности, e, не менее

13,1

15,3

18,7

20,9

23,9

26,2

29,6

33

35

39,6

45,2

55,4

66,4

76,9

Длина резьбовой части, b

l ≤ 125

22

26

30

34

38

42

46

50

54

60

66

78

-

-

125 < l ≤ 200

-

32

36

40

44

48

52

56

60

66

72

84

96

108

l > 200

-

-

49

53

57

61

65

69

73

79

85

97

109

121

Параметры болта

Номинальный диаметр резьбы, d

М12

M14

M16

М24

Размер под ключ, s

16

18

21

34

Диаметр описанной окружности, e, не менее

17,6

19,9

22,8

37,3
