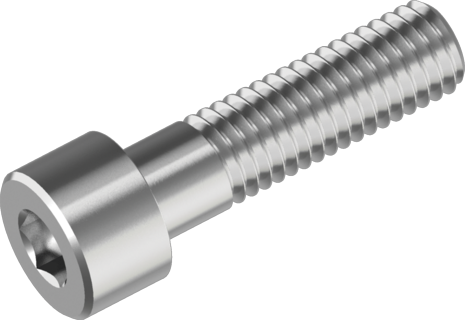

Гвинт з циліндричною головкою з внутрішнім шестигранником

В наявності

Артикул: N5I50000N5I5Y49000

306.66 грн/шт.

Розмір

шт.

Опис

Аналог ГОСТ11738-84.

Винт с цилиндрической головкой с внутренним шестигранником DIN 912 (EN ISO 4762, ГОСТ 11738-84). Чертёж

DIN 912 (EN ISO 4762, ГОСТ 11738-84):

Параметри гвинта		Номінальний діаметр різьблення, d
Параметри гвинта		М1,6	М2	М2,5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24	М30	М36	М42	М48	М56	М64
Крок різьблення		0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3	3,5	4	4,5	5	5,5	6
Діаметр головки, d_k		3	3,8	4,5	5,5	7	8,5	10	13	16	18	21	24	30	36	45	54	63	72	84	96
Діаметр описаного кола, e, мін.		1,73	1,73	2,3	2,87	3,44	4,58	5,72	6,86	9,15	11,43	13,72	16	19,44	21,73	25,15	30,85	36,57	41,13	46,83	52,53
Розмір під ключ, s		1,5	1,5	2	2,5	3	4	5	6	8	10	12	14	17	19	22	27	32	36	41	46
Висота головки, k	мин.	1,46	1,86	2,36	2,86	3,82	4,82	5,7	7,64	9,64	11,57	13,6	15,57	19,48	23,48	29,48	35,38	41,38	47,38	55,26	63,26
Висота головки, k	макс.	1,6	2	2,5	3	4	5	6	8	10	12	14	16	20	24	30	36	42	48	56	64
Довжина різьбової частини, b, макс.		15	16	17	18	20	22	24	28	32	36	40	44	52	60	72	84	96	108	124	140
Номінальна довжина гвинта, l	мін.	2,5	3	4	4	5	5	6	8	10	14	20	16	20	30	35	50	70	80	120	120
Номінальна довжина гвинта, l	макс.	16	20	25	60	120	220	300	300	340	400	320	600	600	600	800	980	980	700	600	500

Дані в таблиці вказані мм.
