Характеристики

Довжина, мм	20
Діаметр, мм	7
Вид різьби	повна
Тип різьби	метрична
Розмір під ключ, мм	11
Голівка	шестигранна
Вага одиниці	0.009 кг
Група кріплення	високоміцне кріплення
Клас міцності	8.8
Покриття	без покриття
Матеріал	сталь
Область застосування	для авторемонту, для машинобудування
Стандарт (група)	DIN 933

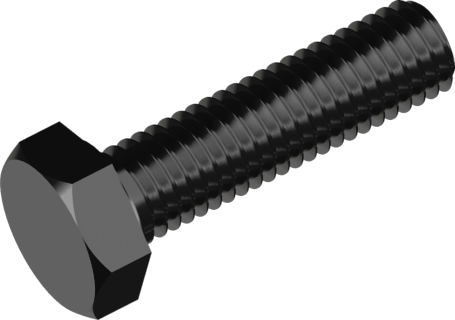

Болт з шестигранною головкою

В наявності

Артикул: 5M60000005М6705000

6.84 грн/шт.

Розмір

шт.

Опис

Болт з шестигранною головкою та повною наріззю DIN 933 (EN ISO 4017). Креслення

DIN 933 (EN ISO 4017):

Параметри болта		Номінальний діаметр нарізі, d
Параметри болта		M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M36	M42	M48	M56	M64
Крок нарізі		0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5	5,5	6
Висота головки, k		2	2,8	3,5	4	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	22,5	26	30	35	40
Діаметр описаного кола, e, не менше	DIN 933	6,01	7,66	8,79	11,05	14,38	18,9	21,1	24,49	26,75	30,14	33,53	38,85	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
Діаметр описаного кола, e, не менше	ISO 4017	6,01	7,66	8,79	11,05	14,38	17,77	20,03	23,36	26,75	30,14	33,53	37,72	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
Розмір під ключ, s	DIN 933	5,5	7	8	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75	85	95
Розмір під ключ, s	ISO 4017	5,5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75	85	95
Довжина болта, l	мин.	5	6	6	6	8	10	12	20	20	30	20	40	30	45	40	50	90	100	110	120
Довжина болта, l	макс.	50	60	100	150	200	220	240	200	240	80	340	120	220	200	300	200	200	200	200	200

Дані в таблиці вказані мм.
